夹架测量指南

夹架测量模式用于测量夹架眼镜的配镜参数。本指南将详细介绍测量流程和注意事项。

测量流程

1. 测量准备

• 确保测量环境光线充足
• 调整测量架高度和角度
• 确保客户面部正对相机
• 检查相机对焦是否清晰
• 确保夹架安装正确且稳固

2. 拍摄照片

系统需要拍摄以下照片：

正面照片（2张）

• 第一张：用于测量瞳距、瞳高等参数
• 第二张：用于验证测量结果

侧面照片（1张）

• 右侧面照片：用于测量前倾角、面弯等参数
• 需要确保耳根位置清晰可见

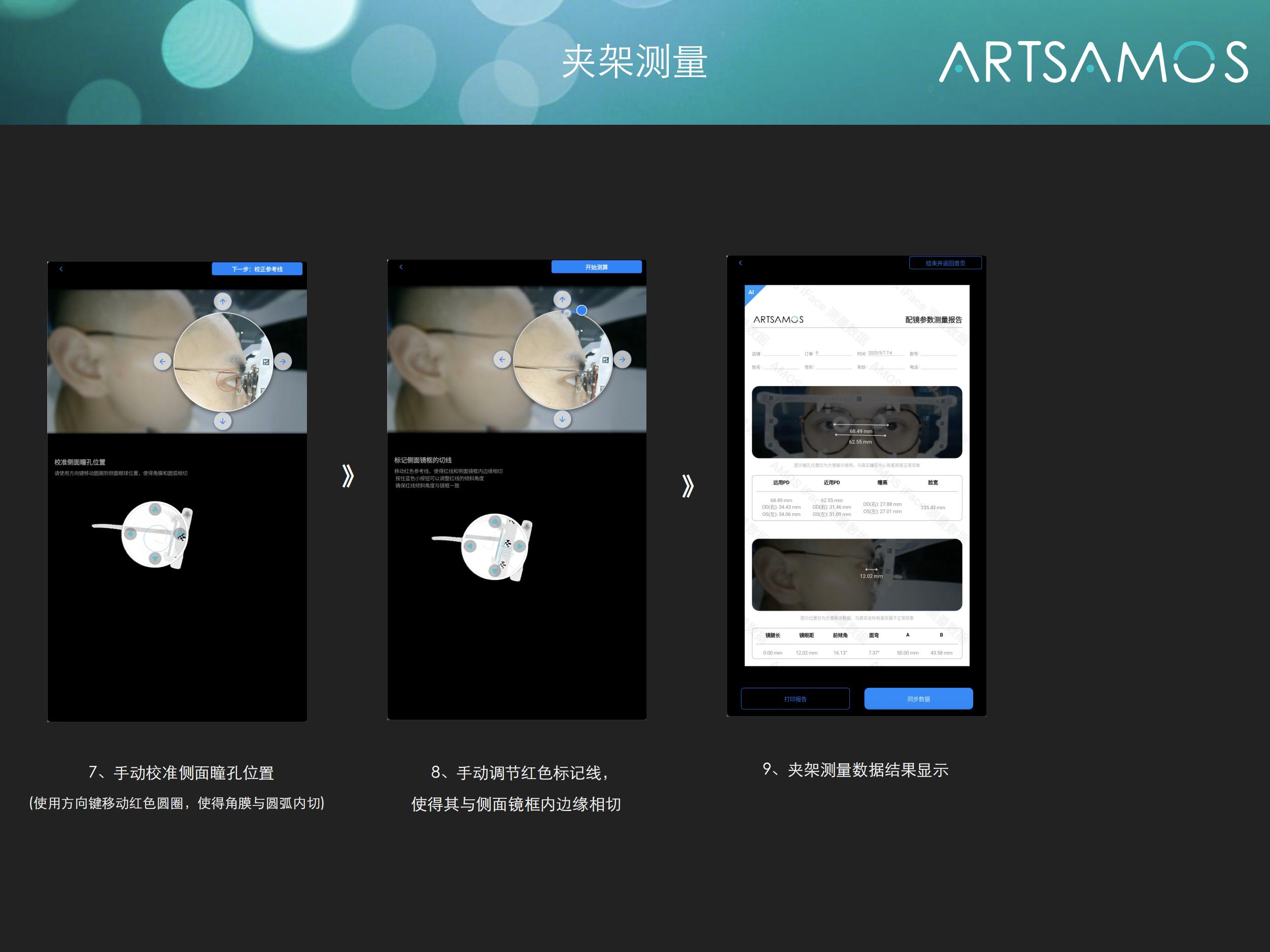

3. 坐标校正

正面照片校正

• 系统自动识别瞳孔位置
• 验证识别结果是否准确
• 标注夹架位置

侧面照片校正

• 标注瞳孔角膜位置
• 标注夹架镜框内切线位置
• 标注夹架镜框角度

4. 参数计算

系统自动计算以下参数：

• 瞳距 (PD)
• 近用瞳距 (30CM)
• 瞳高
• BVD
• 前倾角
• 面弯
• 人脸宽度
• 鼻梁宽度
• 镜框A值
• 镜框B值

注意事项

1. 测量环境

   • 保持环境光线均匀
   • 避免强光直射
   • 确保背景简洁
   • 避免夹架反光

2. 拍摄要求

   • 确保夹架位置正确
   • 避免夹架晃动
   • 保持面部正对相机(参照测量架正面拍摄要求)
   • 保持自然表情
   • 确保正面拍照时瞳孔不被镜片反光圈挡住
   • 确保侧面拍照正对摄像头

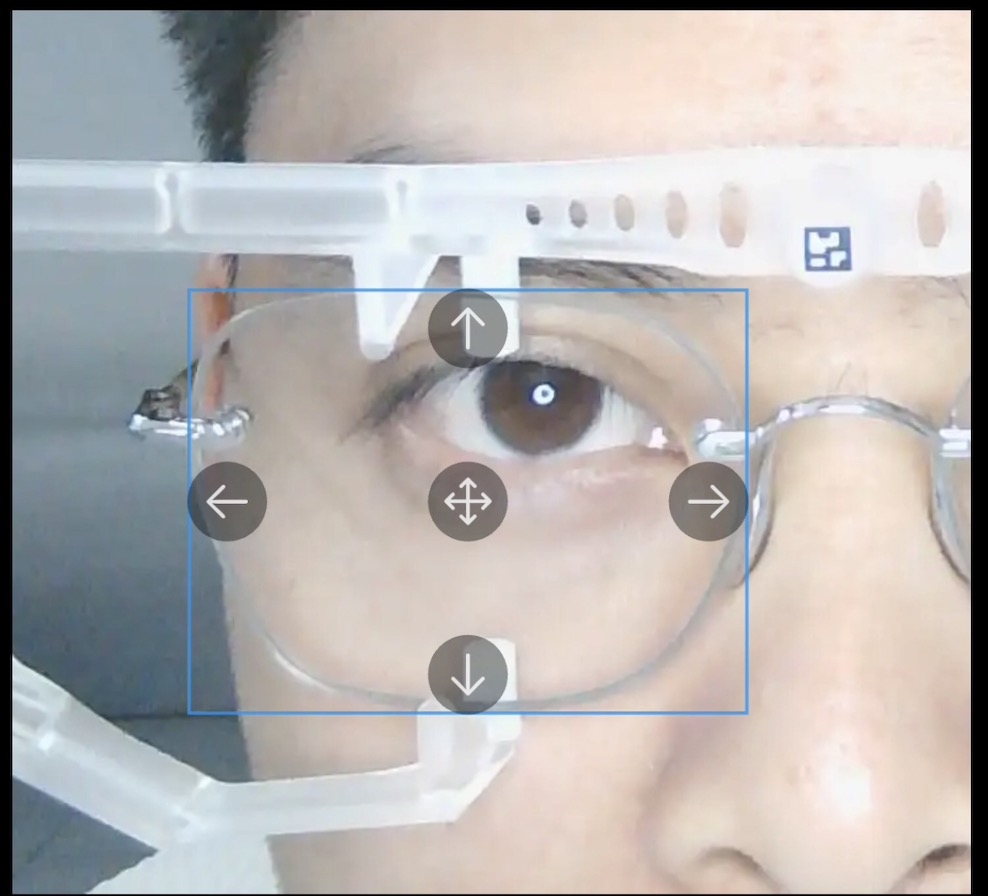

3. 坐标校正

   • 仔细核对自动识别结果
   • 必要时手动调整坐标
   • 确保方框与镜框内边缘的4边相切
   • 确保红线与镜片内侧边缘相切

4. 结果验证

   • 检查测量结果是否合理
   • 必要时重新测量
   • 保存测量记录
   • 验证夹架参数准确性

常见问题

1. 测量结果不准确

   • 检查测量环境光线
   • 确认拍摄角度是否正确
   • 验证坐标校正是否准确

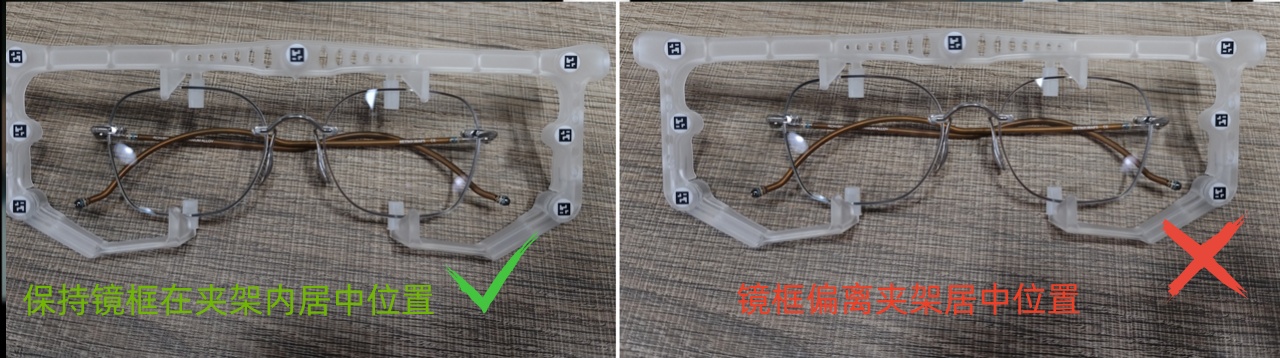

   • 检查夹架镜框安装是否居中

2. 无法识别瞳孔

   • 调整光线条件
   • 确保面部正对相机
   • 检查夹架镜框的反光情况
   • 调整夹架位置

3. 夹片参数计算错误

   • 确保夹架位置标注准确
   • 检查侧面照片质量
   • 验证测量架位置是否正确
   • 确认夹架镜框角度

测量结果

测量完成后，系统会生成详细的参数报告，包括：

• 所有测量参数的具体数值
• 测量时间戳
• 客户信息
• 测量结果数值
